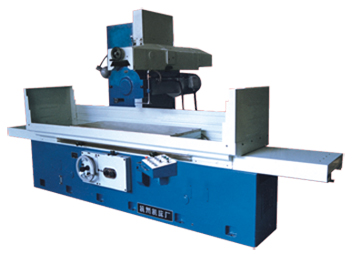

本系列機床具有下列特點：
*機床精度達到臥軸矩臺平面磨床的國家標準。（GB/T4022-1983）
*工作臺縱向運動右葉片泵驅動，運動平穩，噪聲小。油池配有冷卻裝置，溫升低，熱變形小。
*機床可進行槽和凸緣側面的磨削。
*磨頭采用滾動國際通行的滾動軸承結構形式。
*磨頭橫向進給運動絲桿采用滾珠絲桿，進給靈敏，橫向進給運動可液動亦可手動，液動驅動機構是油馬達。垂直進給是手動，有快速移動裝置，升降方便。
*自動潤滑系統潤滑各導軌及垂直絲桿。
*機床的垂直、橫向進給部分留有伺服電機安裝的位置，根據需要可配置數控系統成為數控機床。
主要規格參數：
型號 | M7150×40/HZ | M7150×50/HZ | M7150A×60/HZ | |
工作臺工作面尺寸（寬×長） | 500×4000mm | 500×5000mm | 500×6000mm | |
最大磨削高度 | 600mm | 600mm | 600mm | |
工作臺最大行程 | 4100mm | 5100mm | 6200mm | |
工作臺T字 | 槽數 | 3 | 3 | 3 |
寬度 | 22mm | 22mm | 22mm | |
間距 | 160mm | 160mm | 160mm | |
工作臺縱向移動速度（無級調整） | 3～27m/min | 3-27m/min | 5～26m/min | |
主軸中心線到工作臺面的距離 | 最大 | 850mm | 850mm | 825mm |
砂輪尺寸 | 外徑 | 500mm | 500mm | 500mm |
內徑 | 203mm | 203mm | 203mm | |
寬度 | 63mm | 80mm | 63mm | |
主軸轉速 | 1440r/min | 1440r/min | 1440r/min | |
磨頭垂直進給 | 手輪每格 | |||
手輪每轉 | ||||
快速進給 | ||||
磨頭垂直快速進給 | 0.4m/min | 0.4m/min | 0.4m/min | |
每次最大垂直進給量 | 0.05mm | 0.05mm | 0.05mm | |
磨頭橫向手動進給 | 手輪每格 | 0.01mm | 0.01mm | 0.01mm |
