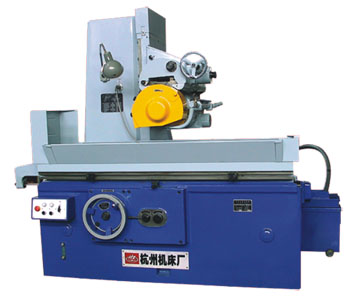

本機床采用砂輪周邊進行磨削，可磨削鋼材、鑄鐵和有色金屬制成的各類工件平面。適用于各種機械加工車間和機修車間。
本系列機床具有下列特點：
*工作臺縱向運動和磨頭橫向進給均采用液壓驅動，橫向進給也可以手動，垂直進給為手動。
*垂直進給采用手動，磨輪軸采用裝入式電動機驅動。
*有控制熱變形裝置，熱變形小。
主要技術參數(shù)：
型 號 | M7130S | HZ-034/1S | |||
工 作 臺 | 臺面尺寸（寬×長） | mm | 300×1000 | 320×1600 | |
最大磨削尺寸（寬×長×高） | mm | 300×1000×400 | 320×1600×400 | ||
工作臺縱向行程（最大） | mm | 1100 | 1650 | ||
工作臺速度（無級） | m/min | 3-27 | 3-20 | ||
工作臺T型槽槽數(shù)×寬度 | 3×18 | ||||
工作臺承載量 | kg | 468 | 624 | ||
磨 頭 | 砂輪軸中心至工作臺距離最大 | mm | 575 | ||
磨頭橫向每行程斷續(xù)進給量 | mm/次 | 3-30 | |||
砂輪軸轉速 | rpm | 1440 | |||
垂直進給手輪刻度盤值 | mm | 0.01 | |||
手輪每轉磨頭進給量 | 垂直進給 | mm | 1.29 | ||
橫向進給 | mm | 8 | 8．25 | ||
砂輪尺寸（外徑×寬×內徑） | mm | φ350×40×φ127 | |||
電機功率 | 電機總功率 | kw | 7.62 | ||
磨頭電機功率 | kw | 4.5 | |||
工作精度 | 加工表面對基面的平行度 | mm | 300：0.005 | ||
表面粗糙度 | μm | Ra0.63 | |||
機床重量 | 凈重 | kg | 3500 | 5000 | |
毛重 | kg | 4000 | 7100 | ||
外形尺寸（長×寬×高） | mm | 2295×1673×2035 | 4205×1693×2035 | ||
包裝箱尺寸（長×寬×高） | mm | 2800×1830×2480 | 4500×1830×2400 | ||
附 件
隨機附件 | |||
電磁吸盤 | 1塊 | 砂輪平衡軸 | 1付 |
砂輪修整器（不附金剛石砂輪刀） | 1副 | 退磁器（TC-1） | 1件 |
特殊附件（另行計價） | |||
砂輪平衡架 | 1件 | 正弦平口鉗 | 1件 |
金剛石砂輪刀 | 1支 | 平衡塊 | 12塊 |
砂輪卡盤連砂輪 | 1付 | 機床調整墊鐵 | 5付 |
裝在拖板上的砂輪修整（不帶金剛石砂輪刀） | 1套 | ||
